计算机的硬件结构是现代信息技术的基石，它不仅是理解计算机工作原理的起点，更是驱动技术创新的核心。从最基础的认识到深度的开发实践，是一个从宏观框架到微观实现、从理论学习到工程应用的系统性过程。
一、核心硬件结构：计算机的五大支柱
计算机硬件系统通常由五大核心部件构成，它们协同工作，共同执行计算、存储和控制任务。
- 中央处理器（CPU）：作为计算机的“大脑”，CPU负责解释和执行指令。其内部结构复杂，包括算术逻辑单元（ALU）、控制单元（CU）和寄存器组。理解CPU的指令集架构（如x86、ARM）、多核技术、流水线和缓存层次结构是硬件开发的底层知识。
- 存储器系统：这是一个层次化的存储体系。从高速但容量小的CPU缓存、作为主存的内存（RAM），到长期存储数据的硬盘（HDD/SSD）和只读存储器（ROM）。开发中需要深刻理解它们之间的速度差异、寻址方式以及数据一致性问题。
- 输入/输出（I/O）系统：这是计算机与外界交互的桥梁，包括键盘、鼠标、显示器等外设及其控制器。硬件开发中，I/O端口的编程、中断处理机制和直接内存访问（DMA）技术是关键。

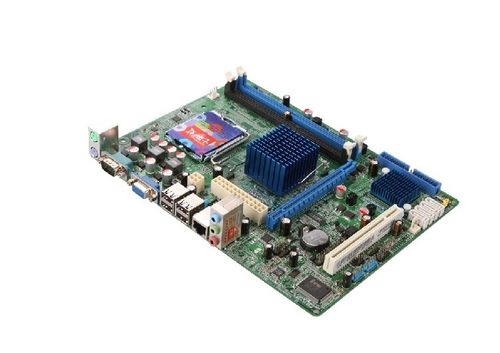

- 主板与总线：主板是所有硬件的物理连接平台。总线（如系统总线、I/O总线）是各部件间传输数据、地址和控制信号的“高速公路”。总线协议、带宽和时序是硬件设计时必须严格遵循的规范。
- 电源与辅助系统：为所有硬件提供稳定、纯净的电力，并管理散热，确保系统在最佳状态下运行。在开发高性能硬件时，电源设计和热管理是决定稳定性的重要因素。
二、硬件开发：从认知到创造的跃迁
仅仅认识这些部件是远远不够的。硬件开发是将理论知识转化为物理实体的工程实践，它涉及多个层面的深度工作：
- 需求分析与架构设计：这是开发的第一步。需要明确硬件的功能、性能指标（如算力、功耗、成本）和兼容性要求。在此基础上，设计系统整体架构，确定CPU选型、内存规格、I/O接口方案等，绘制出硬件系统的“蓝图”。
- 电路设计与仿真：使用电子设计自动化（EDA）工具（如Cadence、Altium Designer）进行原理图设计和印刷电路板（PCB）布局。设计过程中，需要对信号完整性、电源完整性、电磁兼容性（EMC）进行严谨的分析和仿真，确保电路在理论上可行且可靠。
- 核心逻辑设计与硬件描述语言（HDL）：对于CPU、专用集成电路（ASIC）或现场可编程门阵列（FPGA）的开发，需要使用Verilog或VHDL等硬件描述语言来定义数字逻辑电路的行为和结构。这要求开发者具备深厚的数字电路和计算机体系结构知识。
- 原型制造与测试：将设计文件交付制造，生产出PCB板，并焊接元器件，组装成原型机。随后进入严格的测试阶段，包括功能测试、性能压力测试、环境可靠性测试等，通过调试发现并修复设计缺陷。
- 固件与驱动程序开发：硬件需要“灵魂”才能工作。这包括写入到ROM中的基本输入输出系统（BIOS）或统一可扩展固件接口（UEFI），以及操作系统级别的设备驱动程序。它们是硬件与软件沟通的翻译官，其开发质量直接影响硬件效能的发挥。
- 系统集成与验证：将开发好的硬件与操作系统、应用软件进行整合，验证整个计算机系统是否满足最初的设计目标。这是一个跨学科的复杂过程，需要硬件工程师与软件工程师紧密协作。
三、现代硬件开发的趋势与挑战
当前，计算机硬件开发正朝着更集成、更智能、更专用的方向发展：
- 异构计算：CPU不再是唯一的计算核心，图形处理器（GPU）、神经网络处理器（NPU）、张量处理单元（TPU）等协同工作，针对特定任务（如图形渲染、AI推理）进行优化。
- 片上系统（SoC）：将CPU、GPU、内存控制器、多种I/O接口等集成到单一芯片上，极大地提升了能效比和紧凑性，广泛应用于手机、物联网设备。
- 开放架构与RISC-V：RISC-V开源指令集的出现，降低了处理器设计的门槛，激发了硬件创新的活力，使定制化CPU开发成为可能。
- 挑战：与此开发者面临着摩尔定律放缓后的性能提升瓶颈、几何级数增长的芯片设计成本、以及日益严峻的功耗和散热问题。
###
“认识计算机的硬件结构”是迈入科技殿堂的第一步，而“计算机硬件开发”则是将创意与知识锻造成现实生产力的深度旅程。它要求开发者不仅要有扎实的电子工程、计算机体系结构基础，还要具备系统工程思维、严谨的工程实践能力和持续学习新兴技术的前瞻性。从理解一个现成系统的构成，到亲手创造一个全新的系统，这正是硬件工程师从认知者转变为创造者的非凡之路。
