本文旨在为硬件开发工程师提供德国赫优讯（Hilscher）ControlNet计算机板卡的硬件应用与操作参考。ControlNet作为一种实时控制网络协议，在工业自动化领域广泛应用，而赫优讯的板卡以其高性能和可靠性著称，适用于多种工业计算机和嵌入式系统开发场景。
一、硬件概述与规格
赫优讯ControlNet计算机板卡通常采用PCI或PCIe接口，便于集成到工业PC或嵌入式主板。板卡核心包含专用的通信处理器、ControlNet协议控制器以及必要的隔离电路，确保在恶劣工业环境下的稳定通信。关键硬件规格包括：支持ControlNet通信速率（如5Mbps）、节点地址设置方式（通常通过拨码开关或软件配置）、双通道冗余支持、以及工作温度范围（常见为0°C至60°C）。板卡还提供LED状态指示灯，用于实时监控连接和传输状态。
二、硬件安装与连接步骤
- 安全准备：在安装前，务必关闭计算机电源并采取防静电措施。
- 板卡安装：将板卡插入计算机主板的可用PCI或PCIe插槽，并固定螺丝。
- 网络连接：使用标准的ControlNet同轴电缆或光纤（根据型号）连接到板卡的端口，确保连接牢固并符合网络拓扑要求（如干线或分支结构）。

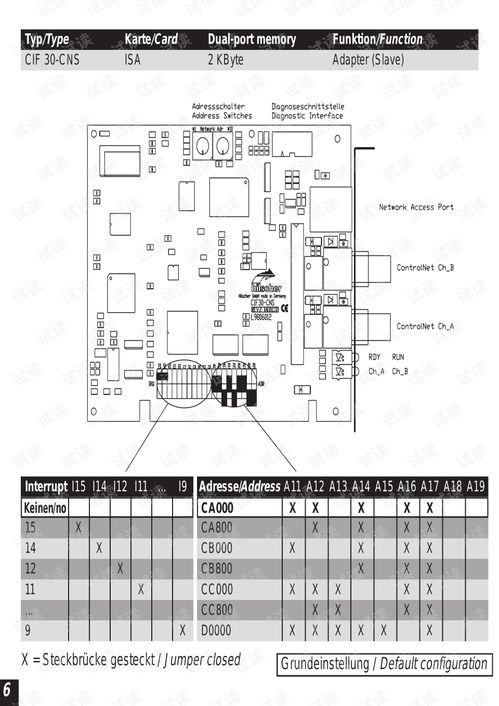

- 节点配置：通过板卡上的拨码开关设置唯一的ControlNet节点地址，避免地址冲突。部分型号支持软件配置，需在驱动安装后进行。
- 电源与启动：重新连接计算机电源，启动系统。观察板卡LED指示灯，确认电源和网络连接正常（例如，绿灯常亮表示连接成功）。
三、硬件开发应用要点
在计算机硬件开发中，集成赫优讯ControlNet板卡需注意以下方面：
- 兼容性验证：确保板卡接口与目标主机板的插槽类型（如PCIe x1或x4）和电气规格匹配，并检查操作系统支持（如Windows、Linux或实时OS）。
- 电气隔离：ControlNet网络常涉及高噪声环境，板卡内置隔离可保护计算机系统，但开发时仍需确保整体接地和屏蔽设计，例如使用屏蔽电缆并避免长距离并行布线。
- 散热管理：工业计算机机箱需保证良好通风，防止板卡因长时间运行过热影响性能。
- 冗余设计：对于高可用性应用，可利用板卡的双通道功能或搭配冗余电源，提升系统可靠性。
- 驱动与固件：硬件就绪后，需安装赫优讯提供的专用驱动程序（参考配套软件手册），并定期更新固件以优化功能。
四、故障排除与维护
常见硬件问题及解决建议：
- 板卡未被系统识别：检查插槽接触是否良好，确认BIOS设置中PCIe设备已启用。
- ControlNet通信失败：验证节点地址设置、电缆连接及终端电阻（网络两端需安装75欧姆电阻）。
- LED状态异常：参考手册的指示灯说明，如闪烁模式可能表示配置错误或网络冲突。
- 定期维护：清洁板卡灰尘，检查连接器有无腐蚀，并在系统升级时评估硬件兼容性。
赫优讯ControlNet计算机板卡为工业硬件开发提供了强大的通信解决方案。通过遵循正确的安装步骤、关注开发中的兼容性与可靠性细节，并结合软件配置，开发者可高效实现稳定的ControlNet网络集成。建议始终参考最新版官方操作手册（如“hilscher controlnet计算机板卡硬件应用操作手册.pdf”）以获取详细规格和更新信息。
